FrameLayout
1つのオブジェクトだけを配置するレイアウト。
基本的に左上に置くだけ。複数の子オブジェクトを配置したら単に重なる。ただしlayout_gravity指定は可能。
子オブジェクトとしてLinearLayoutやRelativeLayoutを置くことも可能。
子オブジェクトの表示・非表示を切り替えて、表示内容を変えたりに使うようだ。
RelativeLayoutでも同じことできるじゃんとは思う。ただ意味的にFrameLayoutが合っているということか。
要素
foreground
このレイアウト全体を覆う画像。最前面に表示される。idで指定。
#rgb, #aarrggbb などで色指定も可能。ただしこの場合、後述のforegroundGravityと併用はできない（色がつかなくなる）
例
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/relative"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context="com.example.layoutmaster.MainActivity" >
<FrameLayout
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentRight="true"
android:layout_marginRight="86dp"
android:layout_marginTop="45dp"
android:foreground="@drawable/abc_ic_search" > <!-- ここ！！！！！！！ ->
<ImageButton
android:id="@+id/imageButton1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:src="@drawable/ic_launcher" />
<TextView
android:id="@+id/textView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:textSize="24sp"
android:text="TextView" />
</FrameLayout>
</RelativeLayout>

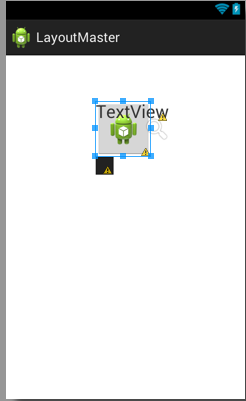

foregroundにsearch（虫眼鏡）画像。
子ビューにドロイド君画像。その手前の子ビューにTextView。
重なりとしては
（最前面）虫眼鏡→TextView→ドロイド（最背面）
foregravityGroundを指定すると、foreground画像は本来のサイズになり、指定方向に寄る
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/relative"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context="com.example.layoutmaster.MainActivity" >
<FrameLayout
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentRight="true"
android:layout_marginRight="86dp"
android:layout_marginTop="45dp"
android:foreground="@drawable/abc_ic_search"
android:foregroundGravity="right"
>
<ImageButton
android:id="@+id/imageButton1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:src="@drawable/ic_launcher" />
<TextView
android:id="@+id/textView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:textSize="24sp"
android:text="TextView" />
</FrameLayout>
</RelativeLayout>
なお、子オブジェクトがgoneになると、FrameLayoutのサイズ自体が縮まる
↓これが…
↓こうなる。
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/relative"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context="com.example.layoutmaster.MainActivity" >
<FrameLayout
android:id="@+id/frameLayout1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentRight="true"
android:layout_marginRight="86dp"
android:layout_marginTop="45dp"
android:foreground="@drawable/abc_ic_search"
android:foregroundGravity="right" >
<ImageButton
android:id="@+id/imageButton1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:visibility="gone" <!-- 注目！！！！！！ ->
android:src="@drawable/ic_launcher" />
<TextView
android:id="@+id/textView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="TextView"
android:textSize="24sp" />
</FrameLayout>
<ImageView
android:id="@+id/imageView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignLeft="@+id/frameLayout1"
android:layout_below="@+id/frameLayout1"
android:src="@drawable/abc_ab_bottom_solid_dark_holo" />
</RelativeLayout>
ただし、measureAllChildrenをtrueにしておくと、可視状態をgoneにしても約まらない。
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/relative"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context="com.example.layoutmaster.MainActivity" >
<FrameLayout
android:id="@+id/frameLayout1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentRight="true"
android:layout_marginRight="86dp"
android:layout_marginTop="45dp"
android:foreground="@drawable/abc_ic_search"
android:foregroundGravity="right"
android:measureAllChildren="true" > <!-- 注目！！！！！！ ->
<ImageButton
android:id="@+id/imageButton1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:visibility="gone"
android:src="@drawable/ic_launcher" />
<TextView
android:id="@+id/textView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="TextView"
android:textSize="24sp" />
</FrameLayout>
<ImageView
android:id="@+id/imageView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignLeft="@+id/frameLayout1"
android:layout_below="@+id/frameLayout1"
android:src="@drawable/abc_ab_bottom_solid_dark_holo" />
</RelativeLayout>
参考…可視状態
VISIBLE 見える
INVISIBLE 見えない。非表示部分を詰めない
GONE 見えない。非表示部分を詰める
